P30B耙斗裝巖機

我廠主要經營P-30B耙斗裝巖機，礦用機械，臺車，絞車，配件等。公司秉承“顧客至上，銳意進取”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎新老客戶來我廠實地參觀考察！

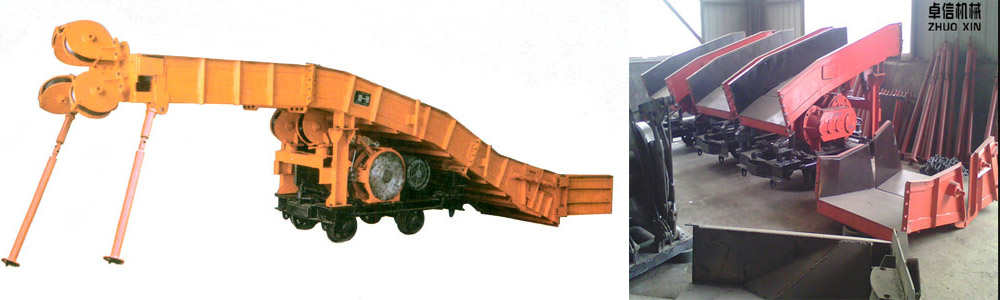

P-30B耙斗裝巖機具有效率高、結構緊湊、P-30B耙斗裝巖機具應用范圍廣等特點。P-30B耙斗裝巖機用于巷道掘進中配合礦車進行裝巖。耙斗裝巖機不僅可以在30°以下上山、下山巷道裝巖，P-30B耙斗裝巖機具還可以進行掘進工序的平行作業，提高掘進速度，是實現巷道掘進機械化的主要機械設備之一。
P-30B 30B 60B 90B 120B型耙斗裝巖機系列產品適用于水平巷道和傾斜角小于35度的斜井上山及90度拐角巷道中裝載.
P-30B耙斗裝巖機具巖石之用，它可配合礦車或者箕斗使用。P型系列耙斗裝巖機用在巖巷掘進中，配以1.1米3礦車或箕斗進行裝載作業，適用于凈高[P15B(B)、P15B、P30B(A)、P30B大于2米、P60B（A）、P60B大于2.4米2]，凈斷面[P15B(B)4.5米2、P30B(A)米2、P60B(A)9米2以上]的巷道。

耙斗裝巖機適用于凈高3米以上凈斷面12平方米以上的巷道選用。P30B耙斗裝巖機結構簡單，裝巖效率高、可靠性好、應用廣泛。不但可以用于平巷廣泛用于巷道掘進中配以礦車或箕進行裝載作業。，而且P-90B耙斗裝巖機適用于水平巷道和傾斜角小于35度的斜井上山及90度拐角巷道中裝載 巖石之用，P-30B耙斗裝巖機可配合礦車或者箕斗使用。
P-60B耙斗裝巖機的結構及用途

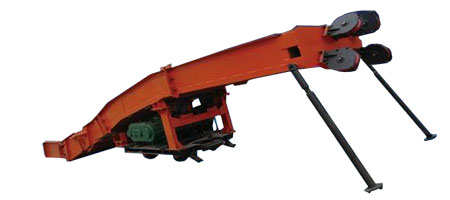

P-60B耙斗裝巖機主要由固定楔、尾輪、耙斗、絞車、臺車、導向輪、料槽（進料槽、中間槽、卸料槽）以及電氣部分組成。
1、固定楔, 固定楔固定在掘進工作面上，用以懸掛尾輪，固定楔分為硬巖固定楔和軟巖固定楔兩種。
2、尾輪,尾輪掛在固定楔上，用以引導尾輪繩，使耙斗返回工作面。它主要由側板、滑輪、心軸、吊鉤零件組成。
3、耙斗,耙斗由尾幫、側板、拉板、筋板焊接而成整體，組成馬蹄形半箱形結構，耙齒用鉚釘固定在尾幫下端，耙齒磨損后可更換。
4、小絞車,絞車由電動機、減速機以及兩個行星滾筒及兩組制動器組成、兩組制動器實際上起著兩組離合器的作用，分別對兩個滾筒進行控制。
5、臺車,臺車由車架、車輪、彈簧碰頭等組成，它是耙裝機的機架及行走部，它承受裝巖機的全部重量。臺車前后掛有四套卡軌器，作為固定裝置。
6、導向輪,導向輪安裝在耙裝機的后部，用以導向、改變鋼絲繩的方向，它由側板、滑輪、心軸、滾動軸承組成。
7、料槽（進料槽、中間槽、卸料槽）
料槽是容納耙取（煤）矸的，耙取的巖石以此通過進料槽、中間槽、卸料槽底部的卸料口卸入礦車。中間槽安裝在臺車的支架和支柱上，而進料槽、卸料槽則分別在其前后與之銜接。
8、電氣部分,電氣部分主要采用礦用防爆開關、防爆電動機、防爆按鈕等電器設備。司機操作發生電氣故障，不準自己動手處理。
P30B耙斗裝巖機技術參數見下表：

項目				P15B(B)	P30B(A)		P60B(A)		P90B	P120B(A)
耙斗容積，m 3				0.15	0.30		0.60		0.90	1.20
技術生存率，m 3 /h				15-25	35-50		70-110		95-140	120-180
軌距,mm				600	600	900	600	900	600 900	600	900	1500
主繩牽引力,KN				7.2-10.4	12.3-18.5		20.0-28.0		31.0-50.0	37.0-550
鋼絲繩直徑，mm				12.5	12.5-15.5		15.5		17.0	18.5
電動機	功率，KW			11	17		30		45	55
	工作電壓，V			380/660	380/660		380/660		380/660	380/660
外形尺寸 （不包括擋板）		長	mm	5500	6110		6800		8610	10550
		寬		1170	1305		1850		2050	2250
		高		1800	2000		2350		2745	2870
總重x10 3 kg				2.5	4.75		6.50		9.80	12.50

P型耙斗裝巖機使用說明

P系列耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。P30B耙斗裝巖機不僅可以在平巷中使用，而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用，并且還能同時進行掘進工序的平行作業，提高掘進速度。電氣設備具有防爆性能，可用于有煤塵及瓦斯的礦井中。
耙斗裝巖機在機械種類里大家都不陌生了吧?主要在礦山行業上應用較多。耙斗裝巖機有很多型號，每一種型號的結構都不一樣，P-90B耙斗裝巖機的結構組成有哪些呢?小編帶領大家一起了解P-90B耙斗裝巖機吧?
1、P-90B耙斗裝巖機固定楔：其固定在迎頭上，用以懸掛尾輪，由楔體、帶錐套的鋼絲繩和套環等組成。
2、P-90B耙斗裝巖機尾輪：是懸掛在固定楔套環上，用以引導耙斗的返回迎頭，主要由側板、耐磨繩輪、吊鉤、芯軸和軸承所組成。耙斗是在主繩、尾繩牽引下作往復運動，扒取巖石，耙角為60°，平斜巷道通用，是耙?guī)r機扒取巖石的主要工具，耙齒采用耐磨的高錳鋼材質，磨損嚴重后可對耙齒進行更換�！�
3、P-90B耙斗裝巖機臺車上的操縱機構、絞車、導向輪和進料槽、中間槽、卸載槽。進料槽的中部設有升降裝置，可旋轉螺桿調節簸箕口的高低，為了引導耙斗進出和防止矸石撒落，在絞接部位還設有左右導向擋板；P-90B耙斗裝巖機中間槽前后彎曲部位，各設有可裝卸耐磨的弧形板；卸載槽后部裝有緩沖作用的彈簧碰頭和撐腳。

日常如何維護耙斗裝巖機？我們先看一下，耙裝機的組成部分。P30B耙斗裝巖機最重要的部分是電動機。電動機由定子架、繞組及絕緣材料、轉子、兩端軸承及端蓋等組成，如果還不太熟悉耙斗裝巖機的主要部分可以參考一下說明書的喔。通常電動機故障的原因有一下原因：
1，散熱不好造成電機燒壞
2，電源斷相、電壓或頻率不對，或者電壓不穩定。
3不間斷的運行，長期的運行耙斗裝巖機。我們的建議是，適當隔幾個小時，停一下。
4繞組短路、斷路、接地
5，還有的是通風不暢，導致耙斗裝巖機潮濕，電機與潮濕短路等等
只要堅持認真看、聽、摸、測、做，絕大多數故障都可以預防和避免。
