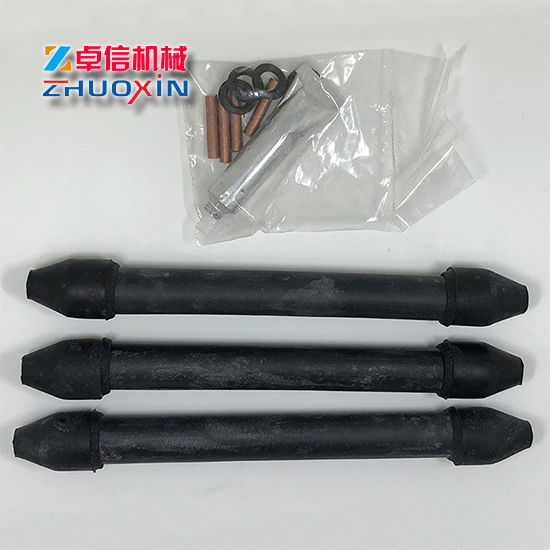

藕芯式橡膠電纜快速接頭實物圖展示
濟寧卓信機械設備有限公司是山東知名工礦產品生產廠家，藕芯式電纜快速接頭型號齊全：MKJ-1.5快速接頭,MKJ-2.5快速接頭，MKJ-4,MKJ-1.0 MKJ-1.5 MKJ-2.5 MKJ-4.0 MKJ-6.0
藕芯式橡膠電纜快速接頭用途：
適用于煤礦井下MYQ-0.3/0.5KV橡套軟電纜及有易燃、爆炸危險場所的電纜連接。
藕芯式橡膠電纜快速接頭結構：
1.本產品為MKJ型“藕芯式”橡套電纜快速接頭。
2.本產品由天然膠、氯丁膠材料制成的“藕芯式”的芯子、套管、封頭、密封圈組成。連接時配有導線壓接銅管和氯丁強力膠粘劑。
簡介：
藕芯式電纜快速接頭研制開發獲煤礦入井許可證，經鑒定投入批量生產，獲國家專利，并列為重點推廣產品，該產品阻燃隔爆、密封防水；體積小；重量輕、連接方便快速；不須專門懸掛；且價格低廉諸多優點。
MKJ直通藕芯式電纜快速接頭阻燃隔爆、密封防水；體積小；重量輕、連接方便快速；不須專門懸掛；且價格低廉諸多優點。
本產品由天然膠等材料制成的“藕芯式”的芯子、套管、封頭、密封圈組成。連接時配有導線壓接銅管和強力膠粘劑。
藕芯式橡膠電纜快速接頭的快速接頭結構
本實用新型涉及一種電藕芯式橡膠電纜快速接頭結構，應用于電纜制造行業生產過程中電纜與電纜或牽引線之間的連接，屬于電纜制作技術領域。技術方案是：包含套管壓接頭一（1）、套管壓接頭二（2）和內螺紋套管（3），套管壓接頭一和套管壓接頭二的一端設有帶內螺紋的凹孔，另一端設有外螺紋，套管壓接頭一和套管壓接頭二的設有外螺紋端部分別與內螺紋套管匹配。本實用新型的有益效果是：線纜長度可精確定位，在絞線工段計量線段長度，其它工段只對長度進行監測，線段長度由絞線工段確定，減少了各工序做接頭時損耗的線芯，縮短了除絞線工段以外的各工段的接頭時間，提高了設備利用率；由于改變了接頭方式，新的接頭直徑小于電纜直徑，不會由于不小心而損壞設備。
兩通藕芯式電纜快速接頭技術特征及工作原理
本產品依照MT818煤礦用阻燃電纜的技術標準研制，符合MT386和GB/T3048的技術要求，執行廠標Q/ZLJT01的標準。
產品額定電壓0.3/0.5KV。
煤礦井下照明電纜須分支連接，使用本接頭。連接時，將本體電纜兩端頭剝支保護層和絕緣層，露出導線。按項序?qū)?dǎo)線搭接，套上銅管，用鉗壓法壓緊接牢。然后將連接好的導線分相裝入接頭的藕芯槽內，再套上Y型護套，寶塔防水套、密封圈、封頭，即完成了本體電纜的分支連接任務，達到正常供電的目的。
三通藕芯式電纜快速接頭工作條件：
藕芯式橡膠電纜快速接頭適用于額定電壓U0/U0.3/0.5KV及以下電纜的連接；
藕芯式電纜快速接頭適用于長期工作溫度不大于65度、環境相對濕度不應大于80%的電纜連接；不適用于水下固定敷設電纜的連接；
本產品適用于固定敷設電纜的連接，不適用于移動電纜的連接；
用本產品連接的本體電纜在煤礦井下作業地點瓦斯?jié)舛?.0%，二氧化碳濃度達到1.5%時必須停止送電。
藕芯式橡膠電纜快速接頭連接操作及注意事項：
用本產品連接操作時，本體電纜必須停電。
藕芯式電纜快速接頭與本體電纜的截面，電壓等級及適用范圍相一致。
接線時，把3個封頭套大頭分別對著接頭方向套入待接的電纜，再套入O型圈，及寶塔型防水套。然后將2根電纜穿入70度夾角Y型護套使線露出待接。
接線時，把三個待接電纜頭上的保護層剝?nèi)�，露出�?dǎo)線，再把導線的絕緣層剝?nèi)?0mm（剝導線絕緣層時，每二根長短要分別一致）。
壓接導線：用配套的銅導管，將Y型護套穿出的電纜近同一種顏色的兩根芯線一并穿入銅管，而后再將另一根待接的電纜按顏色區分相對逐一插入銅管，然后用手壓鉗壓緊。（每根導管分別點壓4處）。
將壓接完的導線分別裝入“藕芯”的四個線槽內（導線裝入線槽時不要有未壓接的導線絲露出槽外）。導線裝入線槽后，把壓接處拉到Y(jié)型護套70度夾角上端套管內。
膠粘:
套管套完后，擠壓出膠漿，分別涂在封頭和電纜及套管的接觸部位。涂抹均勻，晾置一會（3分鐘即可），再把三個封頭套分別和Y型護套連接好，即完成整個操作規程。操作過程完成，電纜通電使用。本產品應按煤礦的有關規定進行運行管理保證正常使用。
藕芯式橡膠電纜快速接頭根據需求采購，銷售熱線：15163766288
材質：橡膠
規格：藕芯式
連接型式：藕合
適用范圍：煤礦井下巷道照明、信號電纜連接
結構：1.本產品為MKJ型“藕芯式”橡套電纜快速接頭。
2.本產品由天然膠、氯丁膠材料制成的“藕芯式”的芯子、套管、封頭、密封圈組成。連接時配有導線壓接銅管和氯丁強力膠粘劑。
型號 封頭內徑 套管外徑 藕芯長度 套管長度 接頭總長度 備注
MKJ-1.0 8.2±0.2 18±0.5 90±3 150±3 185 適用于煤礦井下巷道照明、信號設備電源連接的電纜接頭連接
MKJ-1.5 9.2±0.2 20.5±0.5 90±3 180±3 214
MKJ-2.5 12±0.2 24.5±0.5 100±3 180±3 217
本品各型號都分為直通、三通，請購買時確認好規格

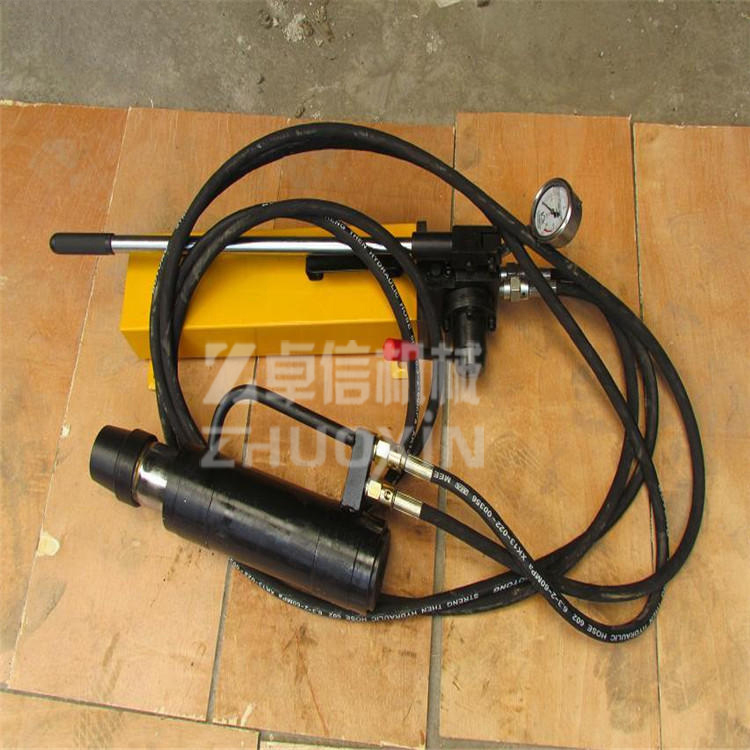

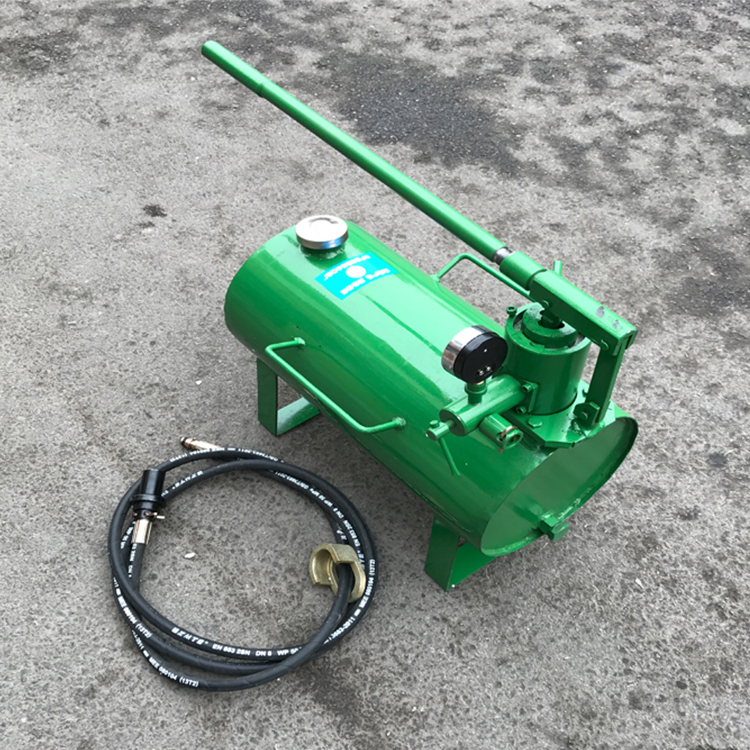

三通藕芯式橡膠電纜快速接頭其他相關液壓設備
電纜快速接頭型號：MKJ-1.0 MKJ-1.5 MKJ-2.5 MKJ-4.0 MKJ-6.0 材質：橡膠 型號 封頭內徑 套管外徑 藕芯長度 套管長度 接頭總長度 備注 2.5平方藕芯式電纜快速接頭接頭規格： 一、簡介： |
藕芯式橡膠電纜快速接頭細節展示
